工作原理
mac4 安全光幕是一个由发射器和接收器组成的电敏感保护设备 (ESPE)。

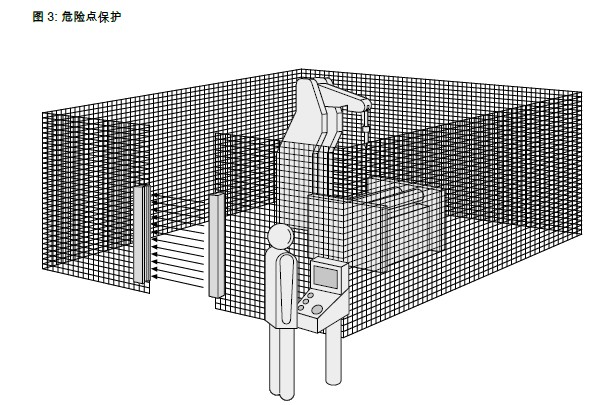

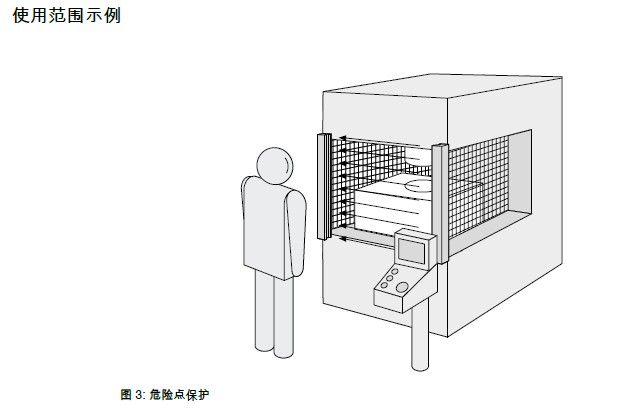

发射器和接收器间的保护区域由一系列的平行红外光束组成,用于保护危险区域(危险点保
护和进入保护)。当一束或多束光束彻底中断时,安全光幕会将光路受到的干扰报告到安全
的输出信号开关装置。机器危险状态停止信号必须通过安全控制器或
安全继电器评估。
发射器和接收器自身自动实现电气同步。两个部件之间需要电气连接。
保护区域高度
保护区域高度指的是安全光幕测试杆能够被检测到的范围。安全光幕的尺寸决定了保护区域

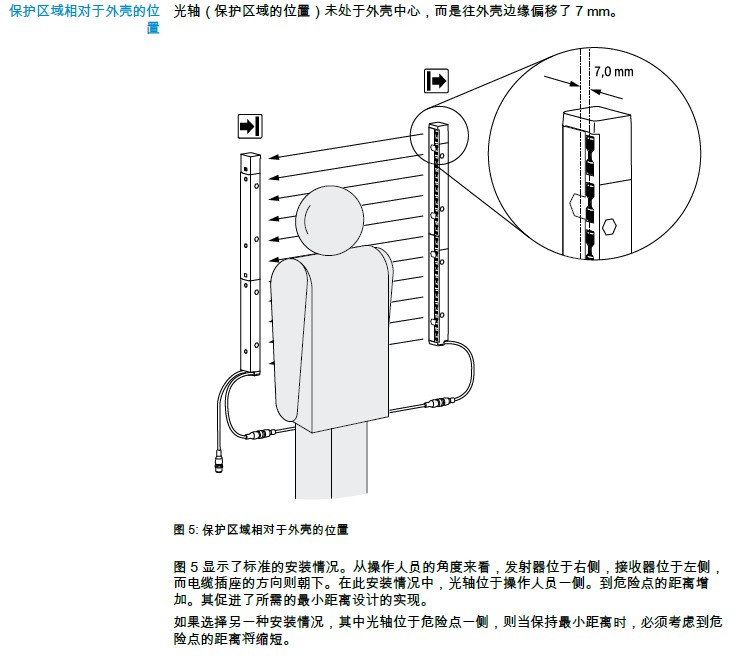

高度。mac4 安全光幕的设计和结构使得装置的保护功能即使延伸到防护外壳的尾端也不会出
现盲点。
mac4 安全光幕在 210 mm 到 1050 mm 的保护区域高度范围内均适用。有关保护区域高度的
保护区域范围
保护区域范围就是发射器和接收器之间的光路尺寸。其受扫描范围的限制。
分辨率分辨率描述了在保护区域中安全光幕检测到的最小对象的大小。分辨率相当于安全光幕测试
杆的直径,测试杆在保护区域内均可被检测到。通过现有的 17 mm 和 30 mm 的分辨率选

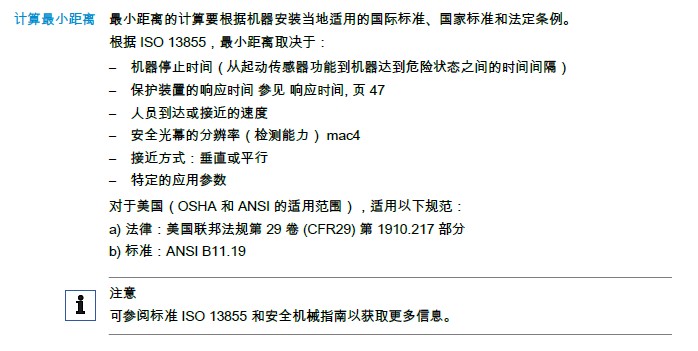

项,mac4 安全光幕可以检测大小不同的对象,并具体调整到危险点的最小距离。有关最小距
离的其他信息, 参见 与危险点的最小距离
扫描范围扫描范围为 0.4 m 到 3.2 m。通过使用偏转镜可以缩小扫描范围。
在此可获得关于保护区域高度、分辨率和保护区域范围的信息:参见 数据表
