sick MZT8 T型槽磁性气缸开关

 上一页：sick MZN1 C型槽磁性气缸开关 |   下一页：sick MZ2Q-T T型槽磁性气缸开关
sick MZT8 T型槽磁性气缸开关
描述:
  • 非常紧凑短小的外壳尺寸，只有24mm；
  • 安装简单容易；
  • 自带不可拆卸的安装螺丝；
  • 适合T型槽气缸安装；
  • 适合恶劣环境应用，防油污、清洁剂等；
  • IP69K防护等级；

短小齐平式：T型槽MZT8磁性气缸开关

  • 市场上可见的较短型磁性气缸开关---24mm，您理想的短型气缸选择
  • 传感器背部安装：无机械损耗的活塞检测
  • 紧固的螺丝钉永无丢失
  • Allen Key 1/4转"单手"安装，较简单的方式
  • 很稳靠：紧固，抗震性较好

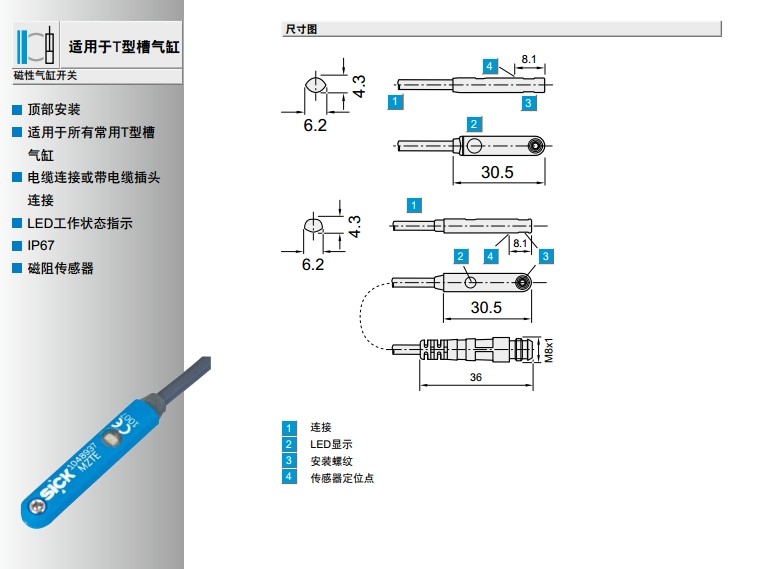

sick MZT8 T型槽磁性气缸开关
sick MZT8 T型槽磁性气缸开关
sick MZT8 T型槽磁性气缸开关

IQ40



  • 在金属中安装，齐平式
  • 可改变式五面感应方向
  • DC的工作电压范围大
  • 常开/常闭输出
  • 塑料外壳
  • 端子座连接
  • LED状态指示灯，黄色




 特性与规格




Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IQ40-15BDP-KK1 6025817 Cable gland, Terminal, M20 x 1.5 Flush Programmable 15 mm

























方形传感器






 选择表



  产品系列

尺寸

  感应距离

 装置

  交换输出端

 连接

 IQ 05

 5x5x25

 0.8mm

 齐平

 PNP/NPN

 电缆

 IQ 08

 8x8x40/49

 2 / 4 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IQ 10

 10x16x28/37

 3 / 6 mm

齐平/非齐平

 PNP/NPN

 插头/电缆

 IQ 12

 12x26x40/49

 3 / 6 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IQ 40

 40x40x121/66

 15/20/35 mm

齐平/非齐平

 PNP

 插头/终端

 IQ 80

 80x40x105

 60 mm

 非齐平

 PNP

 终端











INOX系列






 选择表



 产品系列

 尺寸

 感应距离

 装置

 交换输出端

 连接

 圆柱形设计：











 IM 12

 M12 x 1

 6 / 10 mm

 齐平/非齐平

 PNP/NPN

 插头

 IM 18

 M18 x 1

 10 / 20 mm

 齐平/非齐平

 PNP/NPN

 插头

 IM 30

 M30 x 1.5

 20 / 40 mm

 齐平/非齐平

 PNP/NPN

 插头











多功能型






 选择表



 产品系列

 尺寸

 感应距离

 装置

 交换输出端

 连接

 圆柱形设计：











 IM 08

 M8 x 1

 3 / 6 mm

 准齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 12

 M12 x 1

 6 / 10 mm

 准齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 18

 M18 x 1

 12 / 20 mm

 准齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 30

 M 30 x 1,5

 22 / 40 mm

 准齐平/非齐平

 PNP/NPN

 插头/电缆











短小增强型








 选择表


    产品系列     尺寸   感应距离       装置   交换输出端    连接

 圆柱形设计：











 IM 08

 M8 x 1

 2 / 4 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 12

 M12 x 1

 4 / 8 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 桶状设计：











 IH 06

 直径：6.5

 2 / 4 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆











短小型




 所有类型，均采用带螺纹机架的圆柱形设计


 选择表



 产品系列

 尺寸

 感应距离

 装置

 交换输出端

 连接

 IM 08

 M8 x 1

 1.5

 齐平

 PNP/NPN

 插头/电缆

 IM 12

 M12 x 1

 2 / 4 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 18

 M18 x 1

 5 / 8 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 30

 M30 x 1.5

 10 / 15 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆











增强型





 选择表



 产品系列

 尺寸

 感应距离

 装置

 交换输出端

 连接

 圆柱形设计：











 IM 08

 M8 x 1

 2 / 4 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 12

 M12 x 1

 4 / 8 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 18

 M18 x 1

 8 / 12 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 30

 M30 x 1.5

 15 / 20 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 桶状设计：











 IH 06

 直径：6.5

 2 / 4 mm

 齐平/非齐平

 PNP/NPN

  插头/电缆











标准型




 所有类型，均采用带螺纹机架的圆柱形设计


 选择表



 产品系列

 尺寸

 感应距离

 装置方式

 交换输出端

 连接

 IM 08

 M8 x 1

1.5/2.5mm

   齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 12

 M12 x 1

 2 / 4 mm

齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 18

 M18 x 1

 5 / 8 mm

 齐平/非齐平

 PNP/NPN

 插头/电缆

 IM 30

 M30 x 1.5

 10 / 15 mm

齐平/非齐平

 PNP/NPN

 插头/电缆











微型






 选择表


   产品系列     尺寸  感应距离      装置   交换输出端   连接

 圆柱形设计：











IM 04

 M4 x 0.5

 0.6 mm

 齐平

 PNP / NPN

 电缆

IM 05

M5 x 0,5

 0.8 mm

 齐平/非齐平

 PNP / NPN

 插头/电缆

 桶状设计：











IH 03

 直径：3

 0.6 mm

 齐平

 PNP / NPN

 电缆

IH 04

 直径：4

 0.8 mm

 齐平

 PNP / NPN

 插头/电缆

IH 06

 直径：6.5

 1.5 mm

 齐平

 PNP / NPN

 插头/电缆











短小多功能型






 选择表



 产品系列

 尺寸

 感应距离

 装置

 交换输出端

 连接

 圆柱形设计：











 IM 12

 M12 x 1

  12 mm

 齐平/非齐平

 PNP

 插头

 IM 30

 M18 x 1,5

 22mm

 齐平/非齐平

 PNP

 插头










 电感式接近传感器: DC4-线





 选择表



产品系列

设计

尺寸


IM 12

 圆柱形

M 12 x 1




 IM 18

 圆柱形

M18 x 1




 IQ 40

 立方形

 40x40x66




 IQ 80

 立方形

 80 x 40 x 112









IQ80（dc4-线）


  • 在金属中安装，齐平式或非齐平式 或凹进式安装
  • PNP输出
  • 常开/常闭功能
  • 短路保护 （脉冲式）
  • 反极性保护，强的脉冲屏蔽
  • 坚固塑料外壳
  • 接头（可旋转450）
  • 防护等级IP67
  • LED开关状态指示灯，黄色
  • LED工作状态指示灯，绿色




 特性与规格




Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IQ80-50BPP-KC0 6026473 Connector, M12, 4-pin Flush,  Non-flush,  Overflush Complementary 44.5 mm,  50 mm










IQ40（dc4-线）


  • 在金属中安装，齐平式或非齐平式
  • 可改变式五面感应方向
  • PNP输出
  • 常开/常闭功能
  • 短路保护 （脉冲式）
  • 接头
  • 防护等级IP68
  • LED开关状态指示灯，黄色
  • LED工作状态指示灯，绿色




 特性与规格




Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IQ40-15BPP-KK1 6025814 Cable gland, Terminal, M20 x 1.5 Flush Complementary 15 mm
IQ40-20NPP-KK1 6025815 Cable gland, Terminal, M20 x 1.5 Non-flush Complementary 20 mm
IQ40-20BPP-KCK 6012014 Connector, M12, 4-pin Flush Complementary 20 mm
IQ40-35NPP-KCK 6012015 Connector, M12, 4-pin Non-flush Complementary 35 mm
IQ40-35NPP-KCM 6025813 Connector, M12, 4-pin Non-flush Complementary 35 mm
IQ40-30NPP-KC1 6025811 Connector, M12, 4-pin Non-flush Complementary 30 mm










IM18(dc4-线）


  • 在金属中安装，齐平式或非齐平式
  • PNP或NPN输出
  • 常开/常闭功能
  • 短路保护
  • 坚固黄铜，镀镍外壳，带M18x1mm细螺纹
  • 电缆接头
  • 防护等级IP67
  • LED状态指示灯（NO功能）




 特性与规格




Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM18-05BNP-ZC1 7902932 Connector, M12, 4-pin Flush Complementary 5 mm
IM18-05BPP-ZC1 7902931 Connector, M12, 4-pin Flush Complementary 5 mm
IM18-08NNP-ZC1 7902934 Connector, M12, 4-pin Non-flush Complementary 8 mm
IM18-08NPP-ZC1 7902933 Connector, M12, 4-pin Non-flush Complementary 8 mm
IM18-05BCP-ZC1 7902936 Connector, M12, 4-pin Flush Configurable 5 mm
IM18-05BCP-ZW1 7902935 Cable, PVC, 2 m Flush Configurable 5 mm
IM18-08NCP-ZC1 7902938 Connector, M12, 4-pin Non-flush Configurable 8 mm
IM18-08NCP-ZW1 7902937 Cable, PVC, 2 m Non-flush Configurable 8 mm










IM12（dc4-线）

  • 在金属中安装，齐平式或非齐平式
  • 短路保护
  • 坚固黄铜，镀镍外壳，带M12x1mm细螺纹
  • 电缆接头
  • 防护等级IP67
  • LED状态指示灯（NO功能





 特性与规




Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM12-02BNP-ZC1 7902924 Connector, M12, 4-pin Flush Complementary 2 mm
IM12-02BPP-ZC1 7902923 Connector, M12, 4-pin Flush Complementary 2 mm
IM12-04NNP-ZC1 7902926 Connector, M12, 4-pin Non-flush Complementary 4 mm
IM12-04NPP-ZC1 7902925 Connector, M12, 4-pin Non-flush Complementary 4 mm
IM12-02BCP-ZC1 7902928 Connector, M12, 4-pin Flush Configurable 2 mm
IM12-02BCP-ZW1 7902927 Cable, PVC, 2 m Flush Configurable 2 mm
IM12-04NCP-ZC1 7902930 Connector, M12, 4-pin Non-flush Configurable 4 mm
IM12-04NCP-ZW1 7902929 Cable, PVC, 2 m Non-flush Configurable 4 mm









 电感式接近传感器: AC/DC2-线







 选择表



 产品系列

 设计

 尺寸




 IM 18

 圆柱形

 M18 x 1




 IM 30

 圆柱形

 M30 x 1.5




 IH 20

 桶状

 直径：20




 IH 34

 桶状

 直径：34




 IQ 40

 立方形

 40x40x121




 IQ 80

 立方形

 80x40x105








IQ80（ad/dc2线）

  • 在金属中安装，齐平式或非齐平式
  • 可改变式五面感应方向
  • 宽阔的AC及DC工作电压范围
  • 常开/常闭功能
  • 塑料外壳
  • 防护等级65
  • 端子座连接
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IQ80-60NUP-KK0 7902138 Cable gland, Terminal, M20 x 1.5 Non-flush Programmable 60 mm










IQ40（ad/dc2线）
  • 在金属中安装，齐平式
  • 可改变式五面感应方向
  • AC工作电压范围 大
  • 常开/常闭功能
  • 塑料外壳
  • 防护等级68
  • 端子座连接
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IQ40-15BUP-KK0 7902136 Cable gland, Terminal, M20 x 1.5 Flush Programmable 15 mm
IQ40-20NUP-KK0 7902137 Cable gland, Terminal, M20 x 1.5 Non-flush Programmable 20 mm










IH34（ad/dc2线）


  • 在金属中安装，齐平式或非齐平式
  • 增强感应距离
  • 宽阔的AC及DC工作电压范围
  • 常开/常闭功能
  • 塑料外壳
  • 防护等级IP67
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IH34-30NUO-KU0 7902135 Cable, PUR-PVC, 2 m Non-flush Normally closed 30 mm
IH34-30NUS-KU0 7902134 Cable, PUR-PVC, 2 m Non-flush Normally open 30 mm










IH20（ad/dc2线）

  • 在金属中安装，齐平式或非齐平式
  • 宽阔的AC及DC工作电压范围
  • 常开输出功能
  • 塑料外壳
  • 电缆接头
  • 防护等级IP67
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IH20-10NUS-KU0 7902130 Cable, PUR-PVC, 2 m Non-flush Normally open 10 mm










IM30（ad/dc2线）

  • 在金属中安装，齐平式或非齐平式
  • 宽阔的AC及DC工作电压范围
  • 常开/常闭功能
  • 坚固黄铜，镀镍外壳，带M30x1.5mm细螺纹
  • 防护等级IP67
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM30-10BUO-ZU0 7902127 Cable, PUR-PVC, 2 m Flush Normally closed 10 mm
IM30-10BUS-ZU0 7902126 Cable, PUR-PVC, 2 m Flush Normally open 10 mm
IM30-15NUO-ZU0 7902129 Cable, PUR-PVC, 2 m Non-flush Normally closed 15 mm
IM30-15NUS-ZU0 7902128 Cable, PUR-PVC, 2 m Non-flush Normally open 15 mm










IM18（ad/dc2线）


  • 在金属中安装，齐平式或非齐平式
  • 宽阔的AC及DC工作电压范围
  • 常开/常闭功能
  • 高开关频率
  • 坚固黄铜，镀镍外壳，带M18x1mm细螺纹
  • 电缆接头
  • 防护等级IP67
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM18-05BUO-ZU0 7902123 Cable, PUR-PVC, 2 m Flush Normally closed 5 mm
IM18-05BUS-ZU0 7902122 Cable, PUR-PVC, 2 m Flush Normally open 5 mm
IM18-08NUO-ZU0 7902125 Cable, PUR-PVC, 2 m Non-flush Normally closed 8 mm
IM18-08NUS-ZU0 7902124 Cable, PVC/PUR, 2 m Non-flush Normally open 8 mm









 电感式接近传感器: AC2-线







 选择表



 产品系列

 设计

 尺寸




 IM 12

 圆柱形

 M12 x 1




 IQ 40

 立方形

 40 x 40 x 118 mm








IQ40（AC2-线）

  • 在金属中安装，齐平式
  • 可改变式五面感应方向
  • AC工作电压范围 大
  • 常开/常闭功能
  • 塑料外壳
  • 防护等级68
  • 端子座连接
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IQ40-15BAP-KK1 6025816 Cable gland, Terminal, M20 x 1.5 Flush Programmable 15 mm










IM12（AC2-线）

  • 在金属中安装，齐平式或非齐平式
  • 宽阔的AC工作电压范围
  • 常开/常闭功能
  • 坚固黄铜，镀镍外壳，带M12x1mm细螺纹
  • 防护等级IP67
  • LED状态指示灯




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM12-04NAS-ZU0 7902120 Cable, PUR-PVC, 2 m Non-flush Normally open 4 mm
IM12-02BAS-ZU0 7902118 Cable, PUR-PVC, 2 m Flush Normally open 2 mm
IM12-02BAO-ZU0 7902119 Cable, PUR-PVC, 2 m Flush Normally closed 2 mm
IM12-04NAO-ZU0 7902121 Cable, PUR-PVC, 2 m Non-flush Normally closed 4 mm









 电感式接近传感器: NAMUR





 选择表



 产品系列

 设计

 尺寸




 IM 08

 圆柱形

 M8 x 1




 IM 12

 圆柱形

 M12 x 1




 IM 18

 圆柱形

 M18 x 1




 IM 30

 圆柱形

 M30 x 1.5








IM30（NAMUR）

  • 在金属中安装，齐平式或非齐平式
  • NAMUR（EN50227）
  • 高频率开关
  • 坚固黄铜，镀镍外壳，带M30x1mm细螺纹
  • 防护等级IP67




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM30-15N-N-ZW0 6021129 Cable, PVC, 2 m Non-flush NAMUR 15 mm
IM30-10B-N-ZW0 6021128 Cable, PVC, 2 m Flush NAMUR 10 mm










IM18（NAMUR）

  • 在金属中安装，齐平式或非齐平式
  • NAMUR（EN50227）
  • 高频率开关
  • 坚固黄铜，镀镍外壳，带M18x1mm细螺纹
  • 防护等级IP67




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM18-08N-N-ZWO 6021127 Cable, PVC, 2 m Non-flush NAMUR 8 mm
IM18-05B-N-ZW0 6021126 Cable, PVC, 2 m Flush NAMUR 5 mm










IM12（NAMUR）

  • 在金属中安装，齐平式或非齐平式
  • NAMUR（EN50227）
  • 高频率开关
  • 坚固黄铜，镀镍外壳，带M12x1mm细螺纹
  • 防护等级IP67




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM12-04N-N-ZW0 6021125 Cable, PVC, 2 m Non-flush NAMUR 4 mm
IM12-02B-N-ZW0 6021124 Cable, PVC, 2 m Flush NAMUR 2 mm










IM08（NAMUR）

  • 在金属中安装，齐平式
  • NAMUR（EN50227）
  • 高频率开关
  • 坚固黄铜，镀镍外壳，带M8x1mm细螺纹
  • 防护等级IP67




 特性与规格


Model NamePart NumberConnection typeInstallation in metalOutput functionMax. sensing range
IM08-01B-N-ZW0 6021123 Cable, PVC, 2 m Flush NAMUR 1 mm









 电感式接近传感器: INOX IP69K









W4S-3 Inox

W4S-3 Inox光电传感器:

  • 所有型号均具有Pin-Point LED指示
  • 具备非电位器调节的接线式自学习调整模式
  • 对市场上常规透明物体具较佳的背景遮蔽功能及具有长距离镜面反射型
  • 具备嵌入式M3螺纹紧固式V4A / 316L强固外壳
  • 只为更加可靠及工厂清洁度需求设计


应用领域：

  • 食品及饮料制品
  • 太阳能
  • 医药工业











IME电感式接近开关

高效/准确/高可靠性---您可依赖的SICK电感式传感器

具备创新理念的IME接近开关确保您的设备高效，稳定，而且我们为您提供强大的售后服务支持！具有创新性专用集成算法的ASIC技术以及内灌以“HOT-MELT”高抗震性材料技术的“肉体”，外套了坚固的镀镍铜“外衣”，确保具有高准确检测精度以及耐高强度震动的冲击！

正是由于具备了这些突出的产品特色，使IME电感式接近开关的品质和市场上的同类产品迥然不同！

创新性赋予的产品价值：

  • ASIC技术提升10%检测精度
  • 新材料赋予更高的强度

极大的产品灵活度：
适用于您的各种产品应用

物流更灵活便捷：
SICK信守对您的承诺

应用领域：

  • 仓储物流
  • 电子工业
  • 包装工业
  • 物流及工业机器人
  • 工厂自动化








INOX IP69K

产品特点:

1、一体化不锈钢外壳 (V4A / 316L)

2、特别为食品饮料包装行业设计的IP68+IP69K 的防护等级

3、三倍检测距离于普通的接近传感器

4、耐高温温度可达+85°C

5、可抵御腐蚀性清洁剂, 酸性物质的侵蚀
无技术参数！







 电容式接近传感器: 圆形



　　电容式接近传感器能够探测金属及非金属物体。物体的电容率越大，传感器的感应范围就越大。电容式接近传感器可用于以下应用：

1、水平控制
2、存在控制
3、大量固体的水平控制
4、包装程序的较终检验






CM30

  • EMC电磁兼容
  • 齐平式或非齐平式安装
  • PNP输出
  • 感应距离可调校
  • 常开/常闭输出功能
  • 短路保护(脉冲式)
  • 塑料外壳，带M30x1.5mm细螺纹
  • 电缆或插头
  • 防护等级IP67
  • LED状态指示灯




 特性与规格




Model NamePart NumberSwitching outputConnection typeInstallation in metalMax. sensing range
CM30-16BNP-KC1 6021460 NPN Connector, M12, 4-pin Flush 16 mm
CM30-16BNP-KW1 6021459 NPN Cable, PVC, 2 m Flush 16 mm
CM30-16BPP-KC1 6020475 PNP Connector, M12, 4-pin Flush 16 mm
CM30-16BPP-KW1 6020473 PNP Cable, PVC, 2 m Flush 16 mm
CM30-25NNP-KC1 6021462 NPN Connector, M12, 4-pin Non-flush 25 mm
CM30-25NNP-KW1 6021461 NPN Cable, PVC, 2 m Non-flush 25 mm
CM30-25NPP-KC1 6020477 PNP Connector, M12, 4-pin Non-flush 25 mm
CM30-25NPP-KW1 6020476 PNP Cable, PVC, 2 m Non-flush 25 mm
CM30-16BAP-KW1 6028411 Cable, PVC, 2 m Flush 16 mm
CM30-25NAP-KW1 6028413 Cable, PVC, 2 m Non-flush 25 mm











CM18

  • EMC电磁兼容
  • 齐平式或非齐平式安装
  • PNP输出
  • 感应距离可调校
  • 常开/常闭输出功能
  • 短路保护(脉冲式)
  • 塑料外壳，带M18x1mm细螺纹
  • 电缆或插头
  • 防护等级IP67
  • LED状态指示灯




 特性与规格




Model NamePart NumberSwitching outputConnection typeInstallation in metalMax. sensing range
CM18-08BNP-TW0 6026194 NPN Cable, PVC, 2 m Flush 8 mm
CM18-08BPP-TW0 6026195 PNP Cable, PVC, 2 m Flush 8 mm
CM18-08BNP-KC1 6021456 NPN Connector, M12, 4-pin Flush 8 mm
CM18-08BNP-KW1 6021455 NPN Cable, PVC, 2 m Flush 8 mm
CM18-08BPP-KC1 6020388 PNP Connector, M12, 4-pin Flush 8 mm
CM18-08BPP-KW1 6020136 PNP Cable, PVC, 2 m Flush 8 mm
CM18-12NNP-KC1 6021458 NPN Connector, M12, 4-pin Non-flush 12 mm
CM18-12NNP-KW1 6021457 NPN Cable, PVC, 2 m Non-flush 12 mm
CM18-12NPP-KC1 6020410 PNP Connector, M12, 4-pin Non-flush 12 mm
CM18-12NPP-KW1 6020389 PNP Cable, PVC, 2 m Non-flush 12 mm









 电容式接近传感器: 方形






CQ35


  • EMC电磁兼容
  • 齐平式或非齐平式安装
  • PNP输出
  • 感应距离可调校，4至25mm（非齐平式安装）
  • 齐平式安装距离为16mm
  • 常开/常闭输出功能
  • 短路保护(脉冲式)
  • 塑料外壳
  • 电缆或接头
  • 防护等级IP67
  • LED状态指示灯




 特性与规格





Model NamePart NumberSwitching outputConnection typeInstallation in metalMax. sensing range
CQ35-25NNP-KC1 6021464 NPN Connector, M12, 4-pin Non-flush 25 mm
CQ35-25NNP-KW1 6021463 NPN Cable, PVC, 2 m Non-flush 25 mm
CQ35-25NPP-KC1 6020479 PNP Connector, M12, 4-pin Non-flush 25 mm
CQ35-25NPP-KW1 6020478 PNP Cable, PVC, 2 m Non-flush 25 mm











CQ28

  • 薄型：28x6x5.5mm（宽x深x高）
  • 检测范围：1~10mm，可调，非齐平式安装
  • 短路保护及反极性保护
  • 通过按钮或COM输入的自学习记忆功能




 特性与规格




Model NamePart NumberSwitching outputConnection typeInstallation in metalMax. sensing range
CQ28-10NNP-KW1 6030133 NPN Cable, PVC, 2 m Non-flush 10 mm
CQ28-10NPP-KW1 6030132 PNP Cable, PVC, 2 m Non-flush 10 mm









 磁性接近传感器:

　　 直流三线磁性接近传感器





　　由于磁场能够穿透许多非金属材料，因此无须直接接触目标物体就可触发交换过程。通过使用磁性导体（比如铁），磁场即可被传导到较远的距离，于是，信号就能从温度高的区域传送出去。磁性传感器的应用范围十分广泛。例如：

１、透过塑料容器及塑料管探测物体
２、透过保护性的聚四氟乙烯壁探测侵蚀性介质中的物体
３、探测高温度区域的物体
４、清管器技术
５、使用磁体确认译码
６、使用磁体M 4.0（见附件）查阅嵌入非金属材料中的设备







 选择表





 产品系列

 尺寸

 感应范围

 交换输出端

 连接





 圆柱形机架：












 MM08-60ANS-ZU0

 M8 x 1

 60 mm

 NPN

 电缆




 MM08-60APS-ZT0

 M8 x 1

 60 mm

 NPN

 插头




 MM08-60APS-ZU0

 M8 x 1

 60 mm

 NPN

 电缆




 MM12-60APS-ZC0

 M12 x 1

 60 mm

 NPN

 插头




 MM12-60APS-ZU0

 M12 x 1

 60 mm

 NPN

 电缆




 MM18-70APS-ZC0

 M18 x 1

 70 mm

 NPN

 插头




 MM18-70APS-ZU0

 M18 x 1

 70 mm

 NPN

 电缆





 立方形机架：












 MQ10-60ANS-KT0

 10x16x37

 60 mm

 NPN

 插头




 MQ10-60ANS-KU0

 10x16x28

 60 mm

 NPN

 电缆




 MQ10-60APS-KT0

 10x16x37

 60 mm

 NPN

 插头




 MQ10-60APS-KU0

 10x16x28

 60 mm

 NPN

 电缆







MQ10

  • 在金属中安装，可为齐平式或非齐平式
  • 感应距离可达60mm
  • PNP或NPN输出
  • 高开关频率
  • 短路保护（脉冲式）
  • 塑料外壳
  • 电缆或插头
  • 防护等级IP67
  • LED状态指示灯
    •


    MM18


  • 在金属中安装，可为齐平式或非齐平式
  • 感应距离可达70mm
  • PNP或NPN输出
  • 高开关频率
  • 短路保护（脉冲式）
  • 坚固黄铜，镀镍外壳，带M18*1MM细螺纹
  • 电缆或插头
  • 防护等级IP67
  • LED状态指示灯
    •


    MM12

  • 在金属中安装，可为齐平式或非齐平式
  • 感应距离可达60mm
  • PNP或NPN输出
  • 高开关频率
  • 短路保护（脉冲式）
  • 坚固黄铜，镀镍外壳，带M12*1MM细螺纹
  • 电缆或插头
  • 防护等级IP67
  • LED状态指示灯
    •


    MM08

    • 在金属中安装，可为齐平式或非齐平式
    • 感应距离可达60mm
    • PNP或NPN输出
    • 高开关频率
    • 短路保护（脉冲式）
    • 坚固黄铜，镀镍外壳，带M8*1MM细螺纹
    • 电缆或插头
    • 防护等级IP67
    • LED状态指示灯






     磁性接近传感器: 　

    　　 NAMUR 磁性接近传感器




     选择表






    产品系列

     尺寸

     感应范围

     连接




     MM12-60A-N-ZC0

     M12 x 1

     60 mm

     插头




     MM12-60A-N-ZW0

     M12 x 1

     60 mm

     电缆




     MM18-70A-N-ZC0

     M18 x 1

     70 mm

     插头




     MM18-70A-N-ZW0

     M18 x 1

     70 mm

     电缆








    MM18(Namur)

    Product features

    Max. sensing range:70 mm
    Measuring condition:Sensing range based on installation in non-magnetic material using Magnet MAG-3010-B (M 4.0)
    Magnetic alignment:axial
    Switching output:Control current dependent on switching state
    Hazardous area category:2G
    Output function:NAMUR
    Switching frequency:5,000 Hz
    Connection type:Connector, M12, 4-pin


    Technical data

    Design:Cylinder with thread
    Thread size:M18 x 1
    Dimensions (W x H x L):65
    Supply voltage:DC 5 ... 25 V
    Ripple:<= 5 % of Ub
    Power consumption, attenuated:>= 2.5 mA
    Power consumption, unattenuated:<= 1 mA
    Internal capacitance:<= 15 nF
    Internal inductance:<= 35 μH
    Time delay before availability:<= 2 ms
    Hysteresis min ... max (of sr):1 ... 10 %
    Reproducibility:<= 1 % of sr (Ub and Ta constant)
    Temperature drift (of sr):± 10 %
    EMC:according to EN 60 947-5-6
    Enclosure rating:IP 67
    Ambient temperature min ... max:-25 °C ... +70 °C
    Tightening torque:25 Nm
    ATEX:
    Housing material:Brass nickel-plated, plastic


    Model Name：MM18-70A-N-ZW0
    Part Number：7900288

    Product features

    Max. sensing range:70 mm
    Measuring condition:Sensing range based on installation in non-magnetic material using Magnet MAG-3010-B (M 4.0)
    Magnetic alignment:axial
    Switching output:Control current dependent on switching state
    Hazardous area category:2G
    Output function:NAMUR
    Switching frequency:5,000 Hz
    Connection type:Cable, PVC, 2 m


    Technical data

    Design:Cylinder with thread
    Thread size:M18 x 1
    Dimensions (W x H x L):50
    Supply voltage:DC 5 ... 25 V
    Ripple:<= 5 % of Ub
    Power consumption, attenuated:>= 2.5 mA
    Power consumption, unattenuated:<= 1 mA
    Internal capacitance:<= 15 nF
    Internal inductance:<= 35 μH
    Time delay before availability:<= 2 ms
    Hysteresis min ... max (of sr):1 ... 10 %
    Reproducibility:<= 1 % of sr (Ub and Ta constant)
    Temperature drift (of sr):± 10 %
    EMC:according to EN 60 947-5-6
    Enclosure rating:IP 67
    Ambient temperature min ... max:-25 °C ... +70 °C
    Tightening torque:25 Nm
    ATEX:
    Housing material:Brass nickel-plated, plastic





    MM12(Namur)

    		 TR class="section">
    Model Name：MM12-60A-N-ZC0
    Part Number：7900287

    Product features

    Max. sensing range:60 mm
    Measuring condition:Sensing range based on installation in non-magnetic material using Magnet MAG-3010-B (M 4.0)
    Magnetic alignment:axial
    Switching output:Control current dependent on switching state
    Hazardous area category:2G
    Output function:NAMUR
    Switching frequency:5,000 Hz
    Connection type:Connector, M12, 4-pin


    Technical data

    Design:Cylinder with thread
    Thread size:M12 x 1
    Dimensions (W x H x L):62,5
    Supply voltage:DC 5 ... 25 V
    Ripple:<= 5 % of Ub
    Power consumption, attenuated:>= 2.5 mA
    Power consumption, unattenuated:<= 1 mA
    Internal capacitance:<= 15 nF
    Internal inductance:<= 35 μH
    Time delay before availability:<= 2 ms
    Hysteresis min ... max (of sr):1 ... 10 %
    Reproducibility:<= 1 % of sr (Ub and Ta constant)
    Temperature drift (of sr):± 10 %
    EMC:according to EN 60 947-5-6
    Enclosure rating:IP 67
    Ambient temperature min ... max:-25 °C ... +70 °C
    Tightening torque:7 Nm
    ATEX:
    Housing material:Brass nickel-plated, plastic


    Model Name：MM12-60A-N-ZW0
    Part Number：7900286

    Product features

    Max. sensing range:60 mm
    Measuring condition:Sensing range based on installation in non-magnetic material using Magnet MAG-3010-B (M 4.0)
    Magnetic alignment:axial
    Switching output:Control current dependent on switching state
    Hazardous area category:2G
    Output function:NAMUR
    Switching frequency:5,000 Hz
    Connection type:Cable, PVC, 2 m


    Technical data

    Design:Cylinder with thread
    Thread size:M12 x 1
    Dimensions (W x H x L):50
    Supply voltage:DC 5 ... 25 V
    Ripple:<= 5 % of Ub
    Power consumption, attenuated:>= 2.5 mA
    Power consumption, unattenuated:<= 1 mA
    Internal capacitance:<= 15 nF
    Internal inductance:<= 35 μH
    Time delay before availability:<= 2 ms
    Hysteresis min ... max (of sr):1 ... 10 %
    Reproducibility:<= 1 % of sr (Ub and Ta constant)
    Temperature drift (of sr):± 10 %
    EMC:according to EN 60 947-5-6
    Enclosure rating:IP 67
    Ambient temperature min ... max:-25 °C ... +70 °C
    Tightening torque:7 Nm
    ATEX:
    Housing material:Brass nickel-plated, plastic







     磁性气缸开关:　DC-线


    　　精确地探测运转过程及汽缸位置在许多自动化技术作业中是必要的。 为解决这个问题，西克提供专用的磁性汽缸传感器来探测汽缸活塞的位置。这种传感器通过铝、黄铜或不锈钢制成的机架壁直接依附在活塞上。 西克的磁性汽缸传感器是全电子产品，密封在特殊的机架中，这种机架可简便地依附在汽缸上。由于没有交换接触或转动部件，即使是在含有剧烈震动和冲应力的应用中，西克的传感器都十分可靠。 这些传感器的特点是灵敏度高、交换精确，并且拥有适用于所有通用汽缸的实用安装技术。






    MPS/MZT8/MZ2Q

    超准确定位：MPS磁性定位传感器
    以较大准确度检测汽缸位置

    • 根据不同的外壳长度匹配相对应的检测范围
    • 超准确定位：MPS磁性定位传感器
    • 高准确汽缸位置检测
    • 较佳的准确度和分辨率
    • 适合于高速运动的活塞检测
    • 适用于所有通用T型槽从顶部快速安装
    • 双螺栓紧固式设计

    短小齐平式：T型槽MZT8磁性汽缸开关

    • 市场上可见的较短型磁性汽缸开关---24mm，您理想的短型汽缸选择
    • 传感器背部安装：无机械损耗的活塞检测
    • 紧固的螺丝钉永无丢失
    • Allen Key 1/4转“单手”安装，较简单的方式
    • 很稳靠：紧固，抗震性较好

    灵活、小巧：具备2个可调开关点的MZ2Q 磁性汽缸传感器

    • 同一原理，两种安装：适用于T型槽及C型槽
    • 槽内自顶向下方便安装
    • 快速、经济的汽缸终端位置及汽缸或夹具中部检测




     特性与规格



    超准确定位：MPS磁性定位传感器

    以较大准确度检测汽缸位置

    • 根据不同的外壳长度匹配相对应的检测范围
    • 超准确定位：MPS磁性定位传感器
    • 高准确汽缸位置检测
    • 较佳的准确度和分辨率
    • 适合于高速运动的活塞检测
    • 适用于所有通用T型槽从顶部快速安装
    • 双螺栓紧固式设计

    相对于昂贵且慢速的马达系统而言，正是由于MPS系列磁性汽缸传感器的使用，汽缸才能普遍作为装配与运动系统的通用部件！





     短小齐平式：T型槽MZT8磁性汽缸开关

    • 市场上可见的较短型磁性汽缸开关---24mm，您理想的短型汽缸选择
    • 传感器背部安装：无机械损耗的活塞检测
    • 紧固的螺丝钉永无丢失
    • Allen Key 1/4转“单手”安装，较简单的方式
    • 很稳靠：紧固，抗震性较好




     灵活、小巧：具备2个可调开关点的MZ2Q 磁性汽缸传感器

    • 同一原理，两种安装：适用于T型槽及C型槽
    • 槽内自顶向下方便安装
    • 快速、经济的汽缸终端位置及汽缸或夹具中部检测

    在汽缸及夹具上的典型应用：

    • 活塞到端的检测
    • 中间段准确信号收集检测
    • 目标检测：夹具及磁性汽缸










    MZU2

    		MZU2适用于所有焊接环境中（AC，DC及频率）




     特性与规格



     MZU2


    Model NamePart NumberSwitching outputConnection type
    MZU2-03VPS-DCM1017450PNPConnector, M12, 4-pin
    MZU2-03VPS-TCM1017451PNPConnector, M12, 4-pin










    MZZ1/MZZ2


    		MZZ1适用于拉杆式气缸，安装于较大直径10mm的外置气缸固定棒上




     特性与规格



     MZZ1


    Model NamePart NumberSwitching outputConnection type
    MZZ1-03VNS-AC07900609NPNConnector, M12, 4-pin
    MZZ1-03VPS-AC07900608PNPConnector, M12, 4-pin
    MZZ1-03VPS-AU07900606PNPCable, PVC/PUR, 2 m
    MZZ1-03V-N-AC07901324Control current dependent on switching stateConnector, M12, 4-pin
    MZZ1-03V-N-AW07901323Control current dependent on switching stateCable, PVC, 2 m










    MZP3/MZP4


  • MZP3 适合安装在较大宽度为14mm内置固定棒气缸上
  • MZP4 适合安装在较大宽度为18mm内置固定棒气缸上
    		•



     特性与规格



     MZP3


    Model NamePart NumberSwitching outputConnection type
    MZP3-03VPS-AC07900612PNPConnector, M12, 4-pin
    MZP3-03VPS-AU07900610PNPCable, PVC/PUR, 2 m
    MZP3-03V-N-AC0 7901441Control current dependent on switching stateConnector, M12, 4-pin
    MZP3-03V-N-AW07901440Control current dependent on switching stateCable, PVC, 2 m



     MZP4


    Model Name Part NumberSwitching outputConnection type
    MZP4-03VPS-AC07900616PNPConnector, M12, 4-pin
    MZP4-03VPS-AU07900614PNPCable, PVC/PUR, 2 m
    MZP4-03V-N-AC07901330Control current dependent on switching stateConnector, M12, 4-pin
    MZP4-03V-N-AW07901329Control current dependent on switching stateCable, PVC, 2 m










    MZT1/RZT1

  • 可直接从T型槽上端安装
    -->非常简易
  • 新的设计中，均标注有SICK的标志
    　　 ->以便你能辨别出SICK的产品
  • 适用于通用的T型槽气缸
    --> 高灵敏度
  • 带精密的螺纹
    -->传感器可完全被内置于槽里，不会突出
    		•



     特性与规格



     MZT1


    Model NamePart NumberSwitching outputConnection type
    MZT1-03VNS-KP01017851NPNCable with plug, M8, 3-pin, PUR, 0,23 m
    MZT1-03VNS-KU01023009NPNCable, PVC, 2 m
    MZT1-03VPS-KP01016910PNPCable with plug, M8, 3-pin, PUR, 0,23 m
    MZT1-03VPS-KR01019005PNPCable with plug, M8, 3-pin, w. knurled screws, PUR, 0,5 m
    MZT1-03VPS-KUB1018999PNPCable, PVC, 5 m
    MZT1-03VPS-KW01016809PNPCable, PVC, 2 m
    MZT1-03VPS-KQ01022188PNPCable with plug, M12, 3-pin, PUR, 0,3 m



     RZT1


    Model NamePart NumberSwitching outputConnection type
    RZT1-03ZRS-KP01016912ReedCable with plug, M8, 3-pin, PUR, 0,234 m
    RZT1-03ZRS-KR01019698ReedCable with plug, M8, 3-pin, w. knurled screws, PUR, 0,5 m
    RZT1-03ZRS-KWB1018579ReedCable, PVC, 5 m
    RZT1-03ZRS-KWD1022786ReedCable, PVC, 10 m
    RZT1-03ZRS-KW01016911ReedCable, PVC, 2 m
    RZT1-03ZUS-KP01025381ReedCable with plug, M8, 3-pin, PUR, 0,234 m
    RZT1-03ZUS-KWD1025380ReedCable, PVC, 2,5 m
    RZT1-03ZRS-KWA1028079ReedCable, PVC, 3 m
    RZT1-03ZUO-KWO1026469ReedCable, PVC, 2 m










    MZT6/RZT6

  • 精确开关点
  • 开关滞后小
  • 开关输出：NC/ NO
  • cULus
  • IP68等级防护
  • 可从T型槽的顶部安装
  • 使用于通用的T型槽气缸
  • 传感器在槽的低部受压
  • 插座/带滚花螺丝
    		•



     特性与规格


     MZT6



    Model NamePart NumberSwitching outputConnection type
    MZT6-03VPS-KP0 1023971 PNP Cable with plug, M8, 3-pin, PUR, 0,3 m
    MZT6-03VPS-KR0 1023972 PNP Cable with plug, M8, 3-pin, w. knurled screws, PUR, 0,5 m
    MZT6-03VPS-KW0 1023970 PNP Cable, PVC, 2 m
    MZT6-03VPS-KWX 1025827 PNP Cable, PVC, 2 m
    MZT6-03VPS-KQ0 1025550 PNP Cable with plug, M12, 3-pin, PUR, 0,3 m
    MZT6-03VPS-KPX 1028629 PNP Cable with plug, M8, 3-pin, PUR, 0,3 m
    MZT6-03VPS-KQX 1029161 PNP Cable with plug, M12, 3-pin, PUR, 0,22 m
    MZT6-03VPO-KWD 1029639 PNP Cable, PVC, 10 m
    MZT6-03VPS-KWD 1026246 PNP Cable, PVC, 10 m



     RZT6


    Model NamePart NumberSwitching outputConnection type
    RZT6-03ZRS-KP0 1023973 Reed Cable with plug, M8, 3-pin, PUR, 0,3 m
    RZT6-03ZRS-KR0 1023975 Reed Cable with plug, M8, 3-pin, w. knurled screws, PUR, 0,5 m
    RZT6-03ZRS-KW0 1023974 Reed Cable, PVC, 2 m
    RZT6-03ZUS-KW0 1025522 Reed Cable, PVC, 2 m
    RZT6-03ZRS-KQ0 1025549 Reed Cable with plug, M12, 3-pin, PUR, 0,3 m










    MZR1/MZR2

  • MZR1使用R1安装夹环，安装于较大直径8...63mm的圆形气缸上
  • MZR2使用安装夹带，安装于较大直径100mm的圆形气缸上
    		•



     特性与规格


     MZR1



    Model NamePart NumberSwitching outputConnection type
    MZR1-03VNS-AT0 7900595 NPN Connector, M8, 3-pin
    MZR1-03VNS-AU0 7900593 NPN Cable, PVC/PUR, 2 m
    MZR1-03VPS-AT0 7900594 PNP Connector, M8, 3-pin
    MZR1-03VPS-AU0 7900592 PNP Cable, PVC/PUR, 2 m



     MZR2


    Model NamePart NumberSwitching outputConnection type
    MZR2-03VNS-AT0 7900601 NPN Connector, M8, 3-pin
    MZR2-03VNS-AU0 7900599 NPN Cable, PUR-PVC, 2 m
    MZR2-03VPS-AT0 7900600 PNP Connector, M8, 3-pin
    MZR2-03VPS-AU0 7900598 PNP Cable, PUR-PVC, 2 m
    MZR2-03V-N-AW0 7901321 Control current dependent on switching state Cable, PVC, 2 m










    MZN1/RZN1
  • 适用于通用的圆形气缸，如：Festo及SMC
  • 从顶端可以很容易安装
  • 直接插到槽型气缸里
  • 带标准螺纹，如M3的槽
  • 安装好的传感器在槽的低部受压
    		•



     特性与规格


     MZN1



    Model NamePart NumberSwitching outputConnection type
    MZN1-06VPS-KP0 1022054 PNP Cable with plug, M8, 3-pin, PUR, 0,24 m
    MZN1-06VPS-KRD 1023985 PNP Cable with plug, M8, 3-pin, w. knurled screws, PUR, 0,5 m
    MZN1-06VPS-KU0 1022053 PNP Cable, PUR, 2 m



     RZN1


    Model NamePart NumberSwitching outputConnection type
    RZN1-05ZRS-KP0 1022056 Reed Cable with plug, M8, 3-pin, PUR, 0,24 m
    RZN1-05ZRS-KRD 1022939 Reed Cable with plug, M8, 3-pin, w. knurled screws, PUR, 0,5 m
    RZN1-05ZRS-KU0 1022055 Reed Cable, PUR, 2 m










     磁性气缸开关:　NAMUR






    MZP4

    • 非接触式检测气缸活塞的位置
    • 安装于较大宽度18mm的内置固定棒气缸上
    • 响应灵敏度高≥3mT




     特性与规格



    Model NamePart NumberSwitching outputConnection type
    MZP4-03VPS-AC0 7900616 PNP Connector, M12, 4-pin
    MZP4-03VPS-AU0 7900614 PNP Cable, PVC/PUR, 2 m
    MZP4-03V-N-AC0 7901330 Control current dependent on switching state Connector, M12, 4-pin
    MZP4-03V-N-AW0 7901329 Control current dependent on switching state Cable, PVC, 2 m










    MZP3

    • 非接触式检测气缸活塞的位置
    • 安装于较大宽度14mm的内置固定棒气缸上
    • 响应灵敏度高≥3mT







     特性与规格



    Model NamePart NumberSwitching outputConnection type
    MZP3-03VPS-AC0 7900612 PNP Connector, M12, 4-pin
    MZP3-03VPS-AU0 7900610 PNP Cable, PVC/PUR, 2 m
    MZP3-03V-N-AC0 7901441 Control current dependent on switching state Connector, M12, 4-pin
    MZP3-03V-N-AW0 7901440 Control current dependent on switching state Cable, PVC, 2 m










    MZZ1


    • 非接触式检测气缸活塞的位置
    • 使用安装夹带，安装于较大直径10mm的圆形气缸棒上
    • 响应灵敏度高≥3mT







     特性与规格



    Model NamePart NumberSwitching outputConnection type
    MZZ1-03VNS-AC0 7900609 NPN Connector, M12, 4-pin
    MZZ1-03VPS-AC0 7900608 PNP Connector, M12, 4-pin
    MZZ1-03VPS-AU0 7900606 PNP Cable, PVC/PUR, 2 m
    MZZ1-03V-N-AC0 7901324 Control current dependent on switching state Connector, M12, 4-pin
    MZZ1-03V-N-AW0 7901323 Control current dependent on switching state Cable, PVC, 2 m











    MZR2


    • 非接触式检测气缸活塞的位置
    • 使用安装夹带，安装于较大直径100mm的圆形气缸上
    • 响应灵敏度高≥3mT







    Magnetic Cylinder Sensors
    Magnetic cylinder sensor, NAMUR 2-wire, for round-body cylinders

    Model NameMZR2-03V-N-AW0
    Part Number7901321


     特性与规格



    Product features

    Sensing face:Front
    Switching output:Control current dependent on switching state
    Output function:NAMUR
    Switching frequency:5,000 Hz
    Connection type:Cable, PVC, 2 m




    Technical data

    Length:30 mm
    Supply voltage:DC 5 ... 25 V
    Power consumption, attenuated:>= 2.5 mA
    Power consumption, unattenuated:<= 1 mA
    Internal capacitance:<= 15 nF
    Internal inductance:<= 35 μH
    Cable resistance:<= 50 Ohm
    Ripple:<= 5 % of Ub
    Response sensitivity:<= 3 mT
    Time delay before availability:<= 2 ms
    Hysteresis H, of sr:<= 1 mm
    Reproducibility:<= 0,1 mm (Ub and Ta constant)
    EMC:according to EN 60 947-5-6
    Enclosure rating:IP 67
    Ambient temperature min ... max:-25 °C ... +70 °C
    Housing material:Aluminium, plastic



    现货特价：
    1.FESTO 159672 PUN-16x2,5-BL
    2.FESTO 159670 PUN-12x2-BL
    3.FESTO 159668 PUN-10x1,5-BL
    4.NORGREN B73G-4GK-AD3-RMN

    品牌 订货号 型号
    SICK 1040790 IME12-08NNSZW2S
    SICK 1040789 IME12-08NNSZW2K
    SICK 1041040 IME30-15BNSZW2S
    SICK 1051784 GTE6-N1212
    SICK 1040780 IME12-08NPSZC0S
    SICK 1040982 IME18-12NPSZC0S
    SICK 6009382 DOL-1204-G02M
    SICK 6009867 DOL-1204-W05M
    SICK 6009866 DOL-1204-G05M
    SICK 6009872 DOL-0804-G05M
    SICK 6012643 WTB140-P430
    SICK 1042066 WL4S-3P2230
    SICK 1003865 PL80A
    SICK 4032461 Adapter AR60 for large housing
    OPTEX 12220 NF-DB01
    西门子 6GK1901-1BB10-2AA0
    P+F 　 NBN8-18GM50-E2
    FESTO 159672 PUN-16x2,5-BL
    FESTO 159670 PUN-12x2-BL
    FESTO 159668 PUN-10x1,5-BL
    FESTO 170681 HE-D-MINI
    诺冠 B73G-4GK-AD3-RMN


    Brand Product Product name
    CAPTRON 100179
    CAPTRON 100185 CAA-450-H18G4T-PS6/CP174
    CAPTRON 100189 CAA-550-H18G4T-PS6/CP174
    CAPTRON 100216 CAA-350-H18G4T-PS6/CP174
    CAPTRON 100225 CAA-180-H18G4T-PO6/CP174
    CAPTRON 100252 ISM-2000/24VDC
    CAPTRON 100256 IT-M12-4QD
    CAPTRON 100260 OG-30T-PU6
    CAPTRON 100271 OGR-10T-PU6
    CAPTRON 100274 OGR-50T-PU6
    CAPTRON 100275 OGR-80T-PU6
    CAPTRON 100276 OGR-120T-PU6
    CAPTRON 100277 OGR-20T-PU6
    CAPTRON 100293 i20B-F56M-PS6
    CAPTRON 100313 CHT1-559PRS-30
    CAPTRON 100314 CHT1-1K9D-30
    CAPTRON 100315 CHT12-T58P-205
    CAPTRON 100318 CHT1-1K9B-30
    CAPTRON 100319 CHT1-158D-19
    CAPTRON 100321 CHT1-19XPRSS-H
    CAPTRON 100325 CHT1-158B-30
    CAPTRON 100329 CHT1-17XB-H
    CAPTRON 100330 CHT1-17XB-10
    CAPTRON 100331 CHT1-15XB-H
    CAPTRON 100334 CHT1-55GP-30
    CAPTRON 100335 CHT1-559P-29
    CAPTRON 100336 CHT1-55GP-29
    CAPTRON 100344 CHT1-559P-H
    CAPTRON 100346 CHT1-198BRSO-30
    CAPTRON 100349 CHT1-178P-H
    CAPTRON 100350 CHT1-579P-H
    CAPTRON 100364 CHT1-158B-371
    CAPTRON 100368 CHT1-158B-368
    CAPTRON 100401 CHT3-07XP-H/TG-SR/ST
    CAPTRON 100418 CHT3-A71U-38/TG-SR/CP29
    CAPTRON 100421 CHT32-170B-40/TG-SR
    CAPTRON 100423 CHT3-476P-29/TG-SR
    CAPTRON 100426 CHT3-185B-41/TG-YW
    CAPTRON 100427 CHT3-456PV-H/TG-SR/ST
    CAPTRON 100428 CHT3-15HB-30/TG-SR/ST
    CAPTRON 100537 CTL1-158-30/RYG
    CAPTRON 100582 CAA-60-H18G4T-PS6/CP174



    相关产品：传感器 ,编码器 ,安全光栅/光幕 ,光电开关 ,安全继电器 ,激光扫描仪


    主营品牌： 德国CAPTRON ,德国SICK ,威格勒Wenglor ,美国BANNER ,意大利DATALOGIC ,日本SMC ,德国IFM ,德国P+F ,费斯托FESTO
    ,施耐德Schneider Electric ,西门子SIEMENS ,欧姆龙OMRON ,图尔克Turck ,诺冠NORGREN

    订货电话：13402168531（微信）
    业务QQ： 2229069859
    阿里旺旺： seaine168
    淘宝企业店铺： https://shop512779345.taobao.com
    公司官网：http://www.yuankang.cc



    更多产品请进：上海远康自动化淘宝店铺

     上一页：sick MZN1 C型槽磁性气缸开关 |   下一页：sick MZ2Q-T T型槽磁性气缸开关
    发布时间： 2019/9/17 22:59:25   阅览次数:8396  【关闭】【返回】【打印本页】【大 中 小】
    扫码微信询价 上海远康自动化科技有限公司 扫码电话询价 上海远康自动化科技有限公司 扫码淘宝询价 上海远康自动化科技有限公司
